SISTEMAS ESTRUCTURALES
Estudio estructural del pabellón Ekko de Thilo Frank.

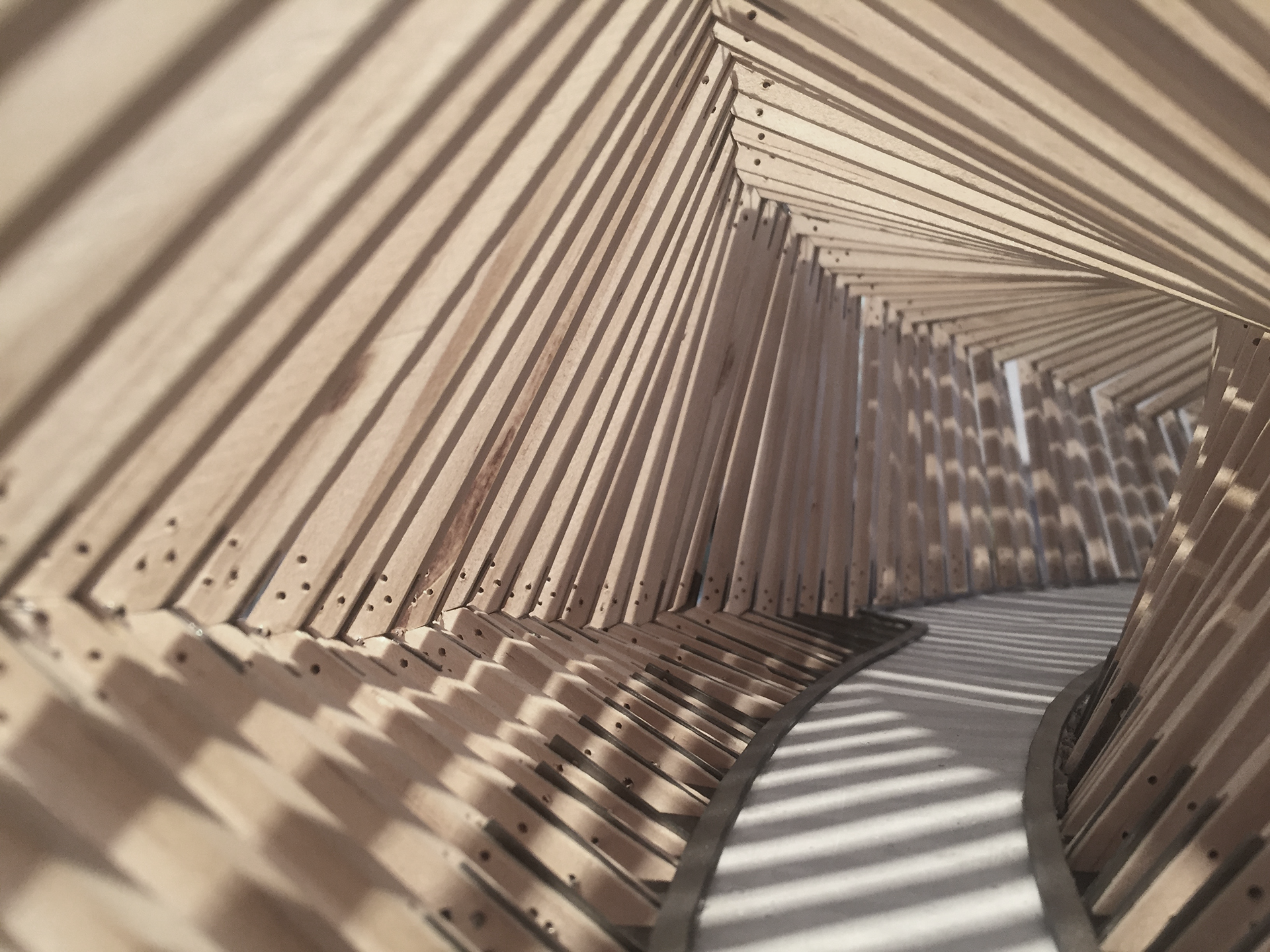

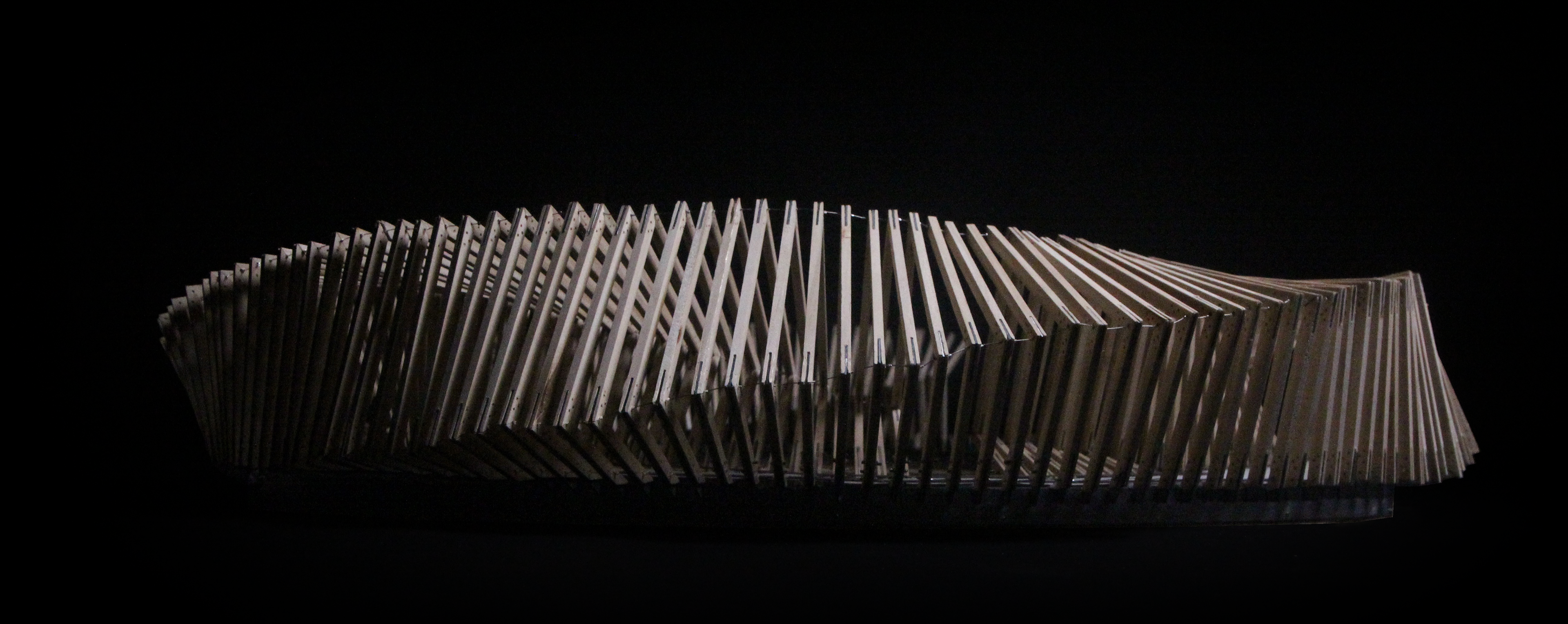

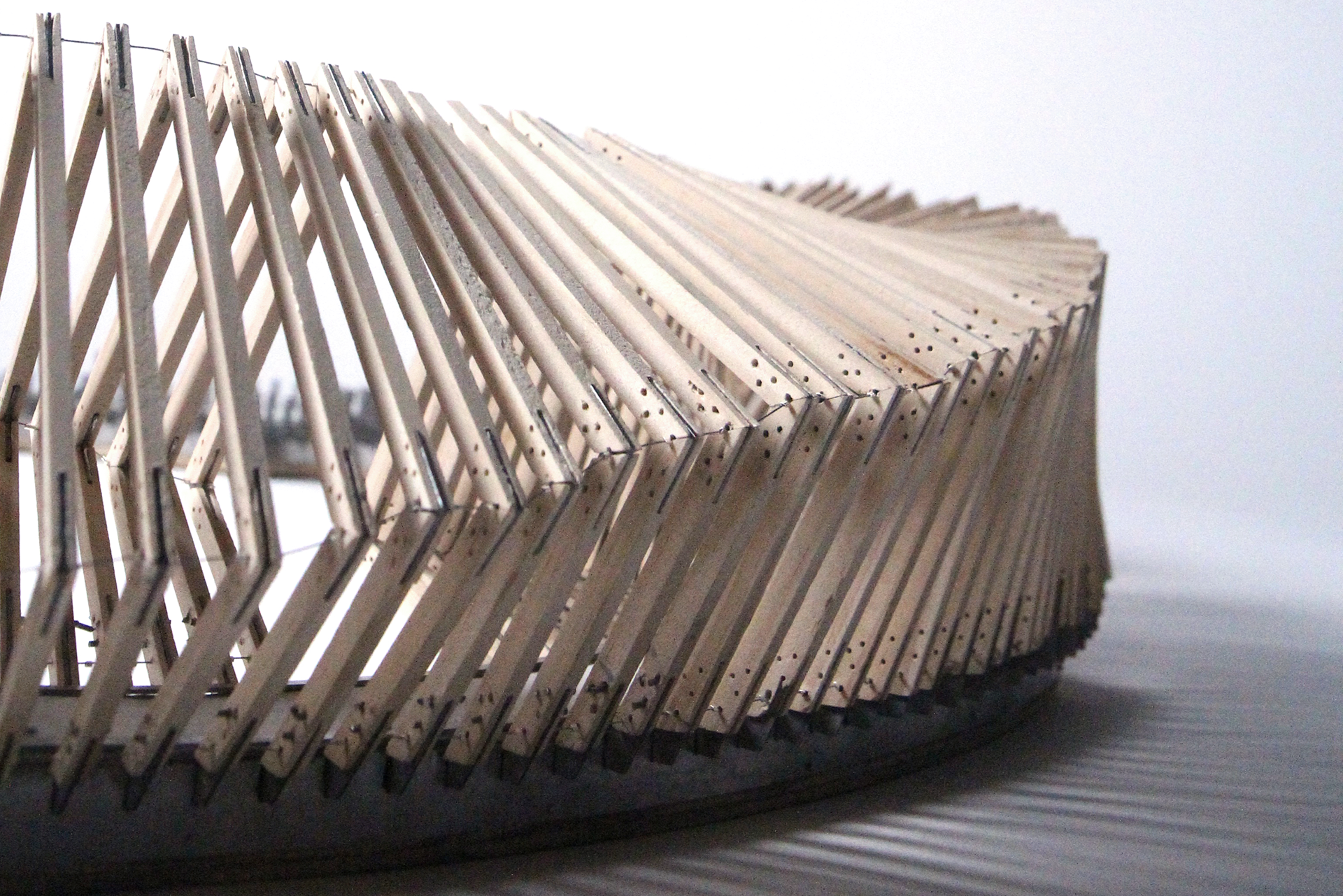

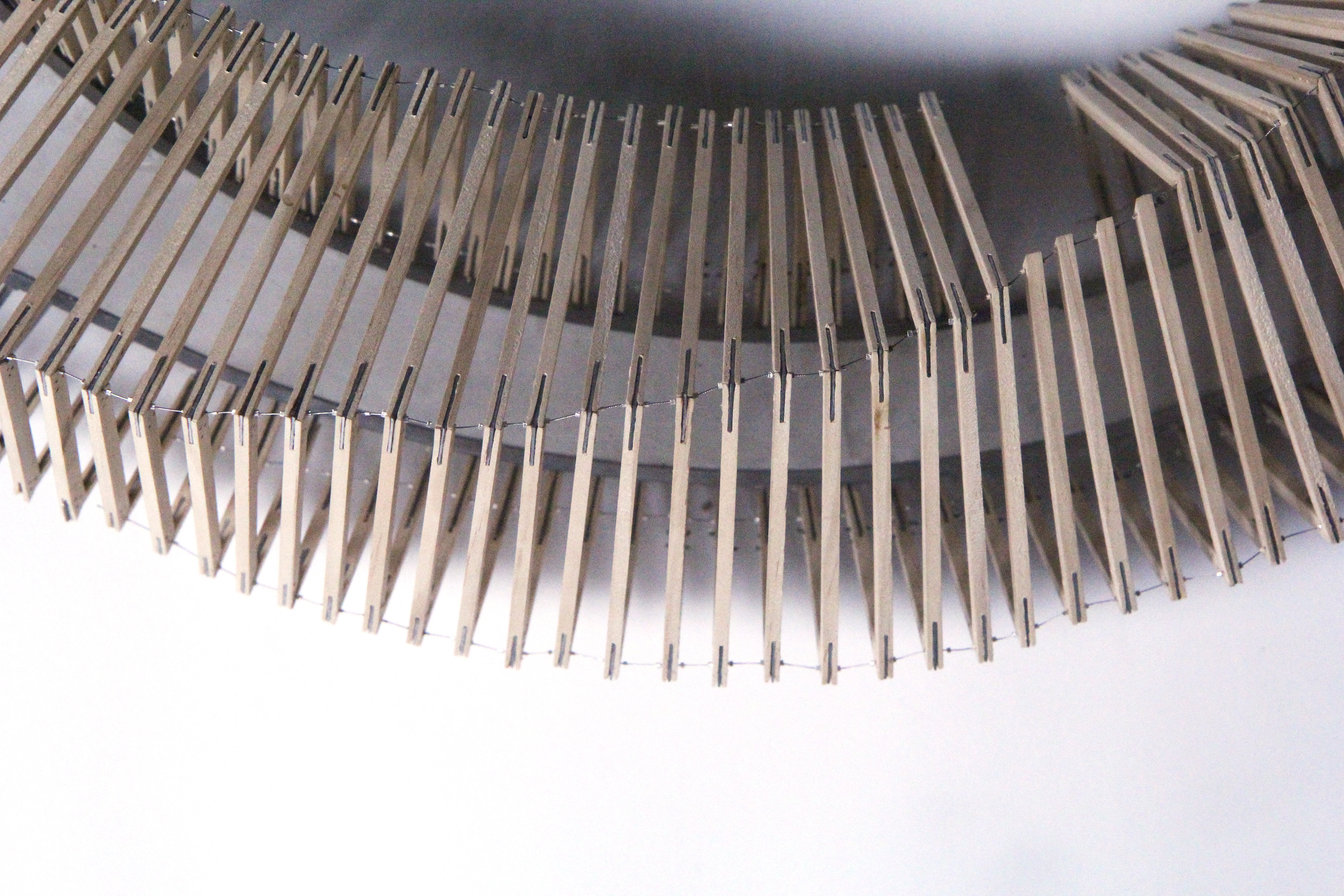

El pabellón EKKO está compuesto por 200 marcos de madera rígidos que giran alrededor de un eje principal, unidos por cuatro cables de tensión. El objetivo del artista fue crear un espacio desorientador a través del juego entre los marcos rotantes, la pasarela circular y la luz que penetra la estructura.
La construcción de este modelo sirvió como ejercicio para comprender la composición estructural del pabellón examinando la forma en que los sistemas estructurales funcionan para crear ciertas cualidades espaciales.

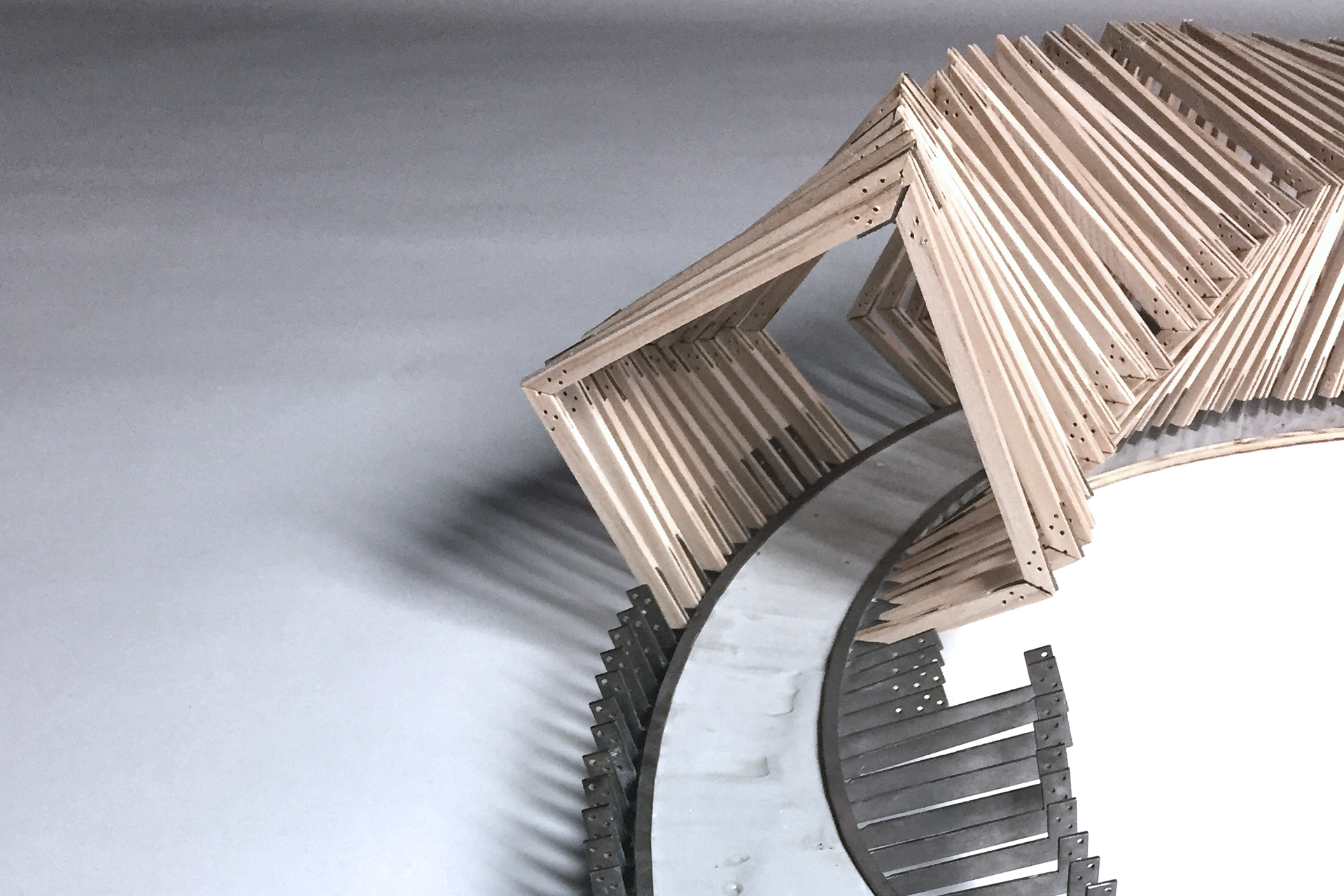

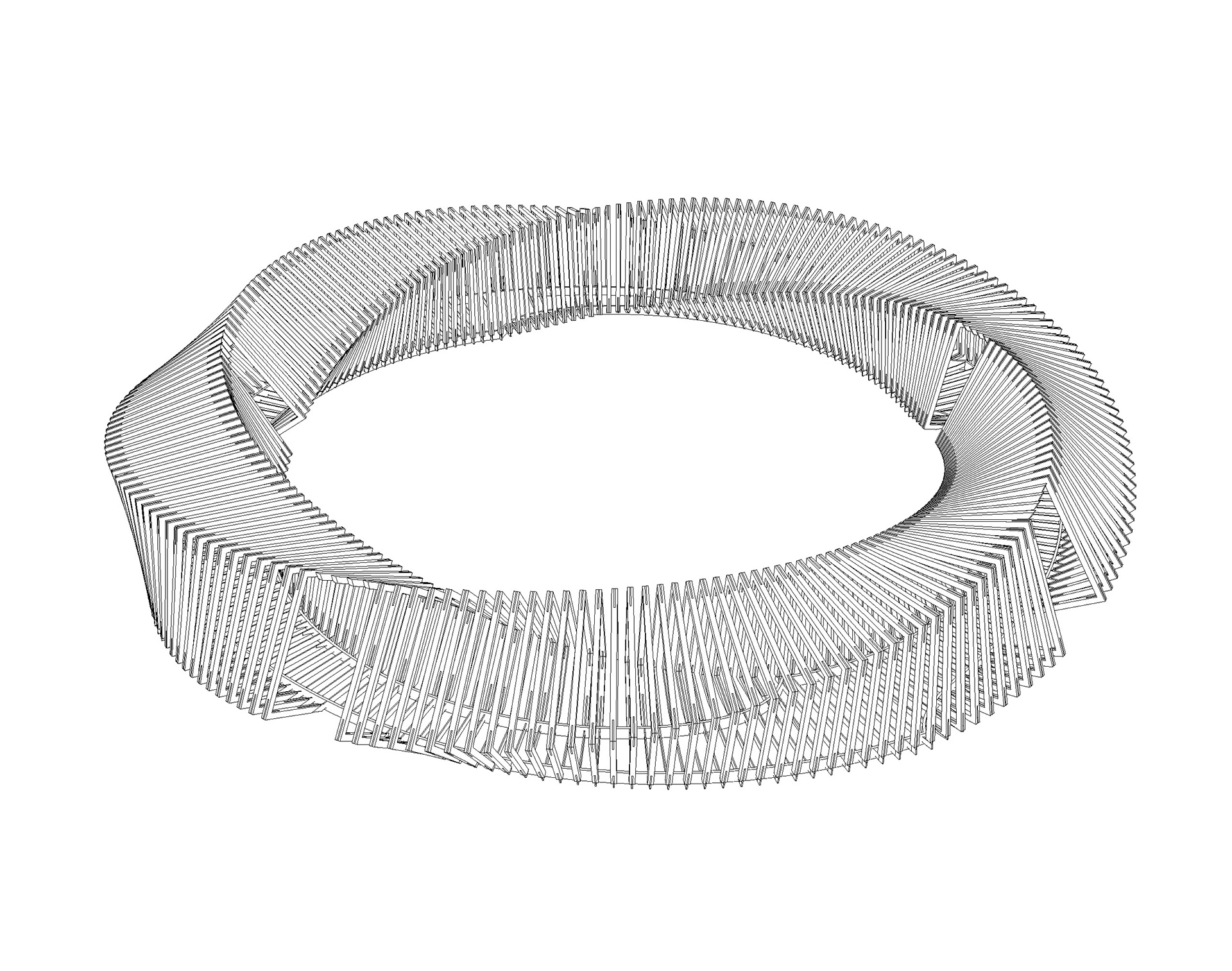

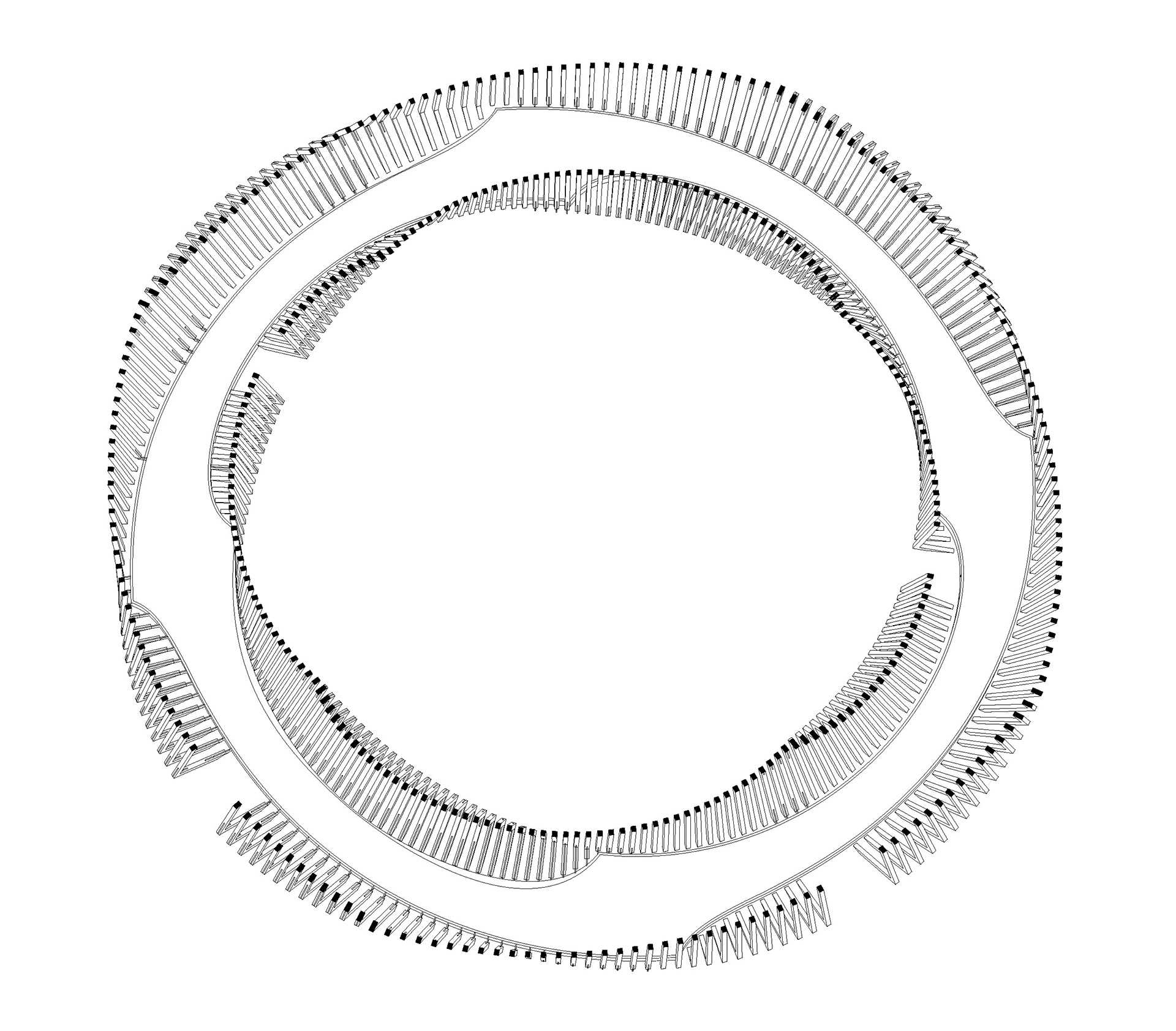

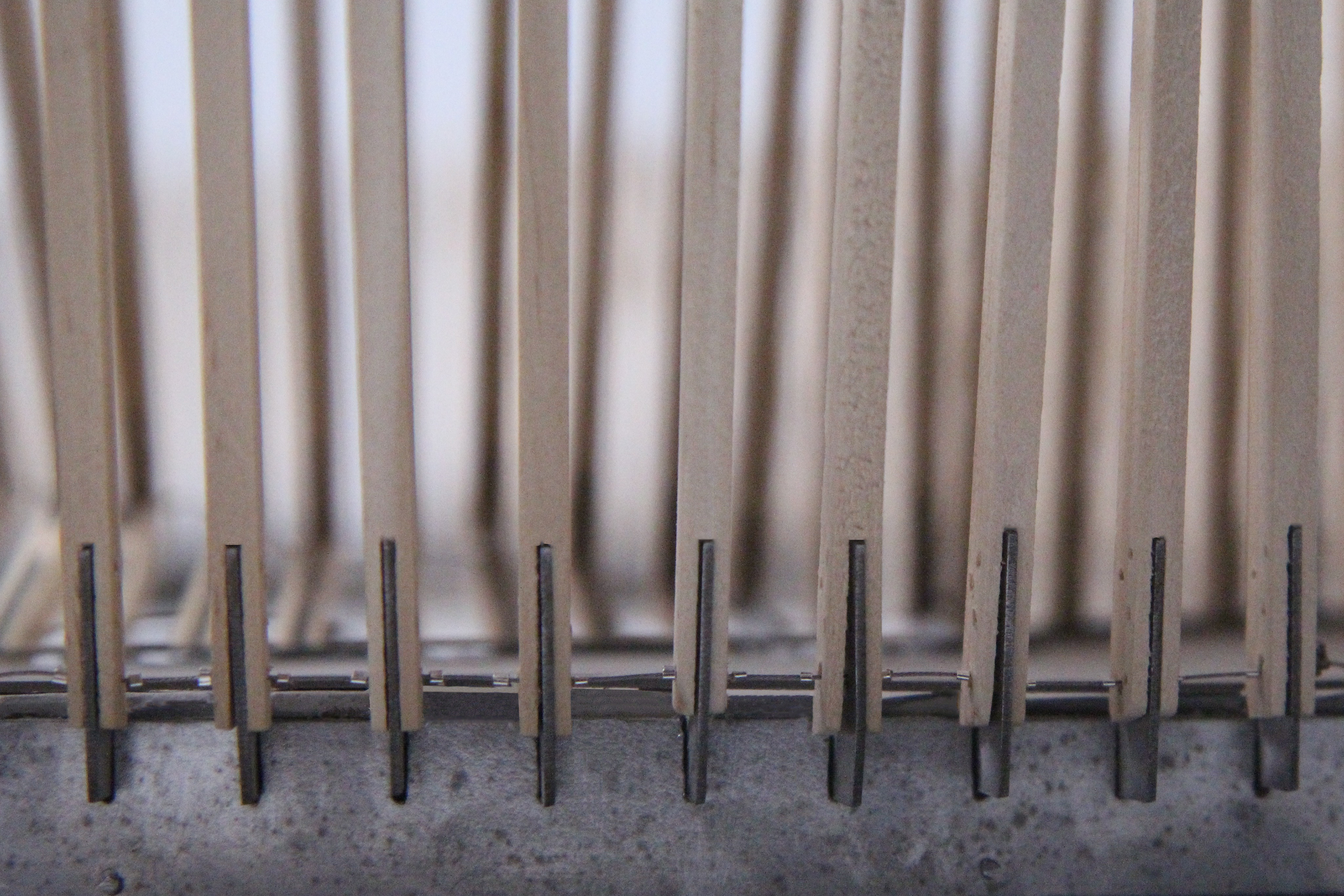

Analizando imágenes del poyecto se derivaron dibujos técnicos, los cuales fueron usados en la creación de un modelo 3D. Éste fue utilizado para definir las piezas - cada una con un ángulo específico - de madera cortadas a mano y las uniones metálicas cortadas con tecnología de water jetting. El período de construcción y asemblaje fue de dos semanas.
Escala 1: 400
En colaboración con Rebeca Balbín.
